M-1525-1/M-2025-1
产品简介:

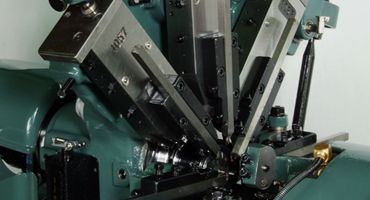

现代刀具&油箱
1.现代化刀具的安排设计可以轻鬆的使用或移除六角板手,开口板手。
2.油箱的开发是为了可以轻鬆的清洁工件铁屑以及快速循环利用冷却油。名阳所用的此油箱并不会因铁屑过多造成阻塞。

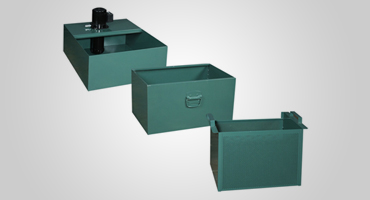

三层式分离型油箱
1.装油容积较多,切削油不易产生高温以延长切削刀具之寿命。
2.双层式、滤屑箱式由细密的钢铁组合而成,滤屑功能较高。
3.更换切削油或清理物屑较为容易方便。

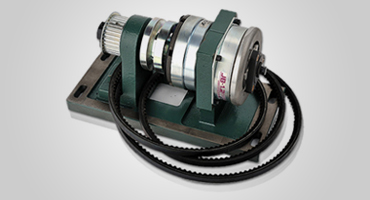

多转速主轴传动
4.主轴转速可依工件直径及硬度调整做设定最低600rpm~最高10000rpm,此功能使得工件更容易切削硬度较高的材质例如铜或是不鏽钢。
5.可透过萤幕轻鬆调整主轴转速
6.变频器的安装可避免过载及过热等安全机制并且与电脑连结具有精确的转速控制。
機械規格
項目 |
M-1525-1/M-1525-2 |
M-2025-1/M-2025-2 |
刀具架數 |
5 |
5 |
尾軸數 |
2 |
2 |
最大加工直徑 |
圓15Ø, 六角 13, 四角 10 |
圓20, 六角 15, 四角 12 |
直徑精度 |
±0.015 |
±0.015 |
最大加工長度 |
35 |
35 |
長度精度 |
±0.015 |
±0.015 |
鑽孔最大直徑 |
Ø8 |
Ø8 |
鑽孔最大深度 |
30 |
30 |
攻牙最大直徑 |
黃銅 M10 x P1.25 鐵 M8 x P1.0 |
黃銅 M12 x P1.25 鐵 M10 x P1.0 |
主軸轉速 |
2400-8400rpm |
1400-5800rpm |
主軸迴轉速度變換數 |
5 |
5 |
凸輪軸轉速 |
1.2-45.7rpm |
1.30rpm |
主馬達 |
2HP 1.5KV |
3HP 2.25KV |
切削油泵馬達 |
1/8HP |
1/4HP |
主軸中心高度 |
1100 |
1100 |
機械尺寸 |
1650 x 615 x 1560 |
1650 x 615 x 1560 |
包裝尺寸 |
1650 x 850 x 1950 |
1650 x 850 x 1950 |
1430 x 850 x 1950 |
1430 x 850 x 1950 |
機械重量 |
670kg |
670kg |
