详情说明

机械规格
項目	單位	M-1525-1	M-2025-1	标准规格：送料架防溅油盖调节工具工具箱切削冷却装置
刀具架數	pcs	5	5
尾軸數		2	2
最大加工直徑	mm	圓15ø, 六角13, 四角10	圓20, 六角15, 四角12
直徑精度	mm	±0.015	±0.015
最大加工長度	mm	35	35
長度精度	mm	±0.015	±0.015
鑚孔最大直徑	mm	8	8
鑚孔最大深度	mm	30	30
攻牙最大直徑		黃銅M10xP1.25 鐵M8xP1.0	黃銅M12xP1.25 鐵M10xP1.0
主軸轉速	rpm	2400-8400 (60HZ)	1400-5800 (60HZ)	选配配件：铣螺纹装置消音送料管长轴心装置全罩事装置变频器
主軸迴轉速度變換數		5	5
凸輪軸轉速	rpm	1.2 - 45.7	1 - 30
主馬達		2HP 1.5KV	3HP 2.25KV
切削油泵馬達	HP	1/8	1/4
主軸中心高度	mm	1100	1100
機械尺寸	L x W x H	1650 x 615 x 1560	1650 x 615 x 1560
包裝尺寸	L x W x H	1650 x 850 x 1950 1430 x 850 x 1950	1650 x 850 x 1950 1430 x 850 x 1950
機械重量	kg	670	670

		本装置采用电磁离合器，带动攻牙主轴是利用高速运转与机械主轴同方向之运转差速而行深孔加工，二轴可摇动变换加工，铰孔，针孔深，攻牙等可同时加工完成。
双轴攻轴附件主轴及攻轴的同心度可以达到0.01mm	双轴针轴附件主轴及针孔轴的同心度可达到0.01mm

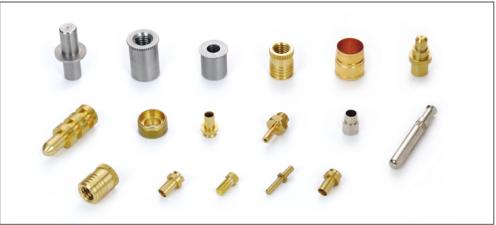

	加工零件名阳自行研发推出的各式车床产品，广泛运用于各种料材的加工，像是铝，不锈钢等多种金属材质，适用于3c产品，汽车，机车，脚踏车，衡浴，电子，事物机械，五金零件等各产业的精密零件。

主轴

主轴是采用特殊钢并经渗碳熟处理及精密研磨而成，并且采用P4等级精密自润式轴承，密封式防污结垢，达到主轴旋转精度在0.002mm内，及更低的磨耗。

离合器

我们的离合器能达到您的加工需求，不论是在针孔，攻牙以及速度上皆能请您满意。在离合器的寿命上，我们能够达到更长的加工时间，以及更低的淘汰率。

三层式分离型油箱

装油容积较多，切削油不易产生高温以延长切削刀具在之寿命。
变层式，滤屑箱是由细密的钢铁组合而成，滤屑功能较高。
更换切削油或清理物屑，较为容易方便。

主轴与刀具

机台配有五组刀具，并附有微调螺丝，使工件物达到高精度，滑板则采用高级韧和金属线，滑座面乃经高调波熟处理及研磨而成，因此能达到更长的寿命。

铣牙座

本机台可加装铣牙座，提供铣牙功能，如两角/四角/六角，只要安装于五刀滑板座并加装动力部分即可达成。

凸轮组

凸轮轴是由主动力马达带动中间皮带轮，以顺时针方向转动，其转速可分15级，板行凸轮使用于加工物从向之车削，钟
形凸轮则使用于横向表面之车削，本凸轮组由二组中心轴承支持，装卸容易。

		本装置采用电磁离合器，带动攻牙主轴是利用高速运转与机械主轴同方向之运转差速而行深孔加工，二轴可摇动变换加工，铰孔，针孔深，攻牙等可同时加工完成。
双轴攻轴附件主轴及攻轴的同心度可以达到0.01mm	双轴针轴附件主轴及针孔轴的同心度可达到0.01mm
	加工零件名阳自行研发推出的各式车床产品，广泛运用于各种料材的加工，像是铝，不锈钢等多种金属材质，适用于3c产品，汽车，机车，脚踏车，衡浴，电子，事物机械，五金零件等各产业的精密零件。
